Programm "DIPOL-ST"
Video aus dem Programm DIPOL-ST
Bem.: Die Computerfilme laufen als Vollbildanwendungen.
Das Programm bietet verschiedene Möglichkeiten, die Strahlung des
Hertzschen Dipols zu veranschaulichen. Die Berechnungen liefern Filme,
die sich am Computer wiedergeben lassen. Bekannte und neuartige Darstellungen
sollen helfen, verschiedene Charakteristika der Dipolstrahlung aufzuzeigen:

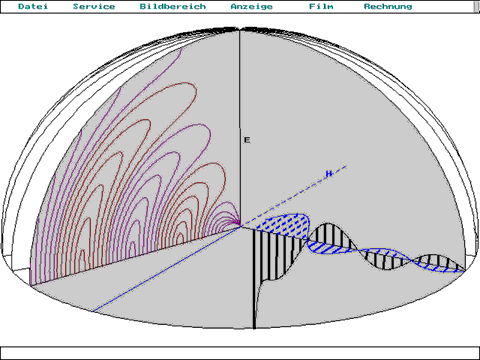

- Elektrische Feldlinien in der zweidimensionalen Darstellung.
- Elektrische Feldlinien und magnetische Feldlinien in der 3D-Darstellung.
- E- und H-Vektoren für einen Strahl in der Äquatorialebene.
- Visualisierung des Energiestromes:
Die Energiestromdichte an verschiedenen Punkten wird durch "Fähnchen"
dargestellt, die die Richtung des Poynting-Vektors anzeigen. Der Betrag
wird durch die Dicke der Ankerpunkte, d.h. durch ein Aufquellen bzw. Abschwellen
der Positionspunkte, sowie durch die Farbgebung grob erkennbar.
