G03 Thermospannung
Daten |
||||
Thermoelektrische Spannungreihe in mV |
||||
Konstantan |
Kupfer |
|||
bezogen auf Pt |
-3,4 |
+0,7 |
||
absolute Werte |
-3,9 |
+0,2 |
Versuchsbeschreibung

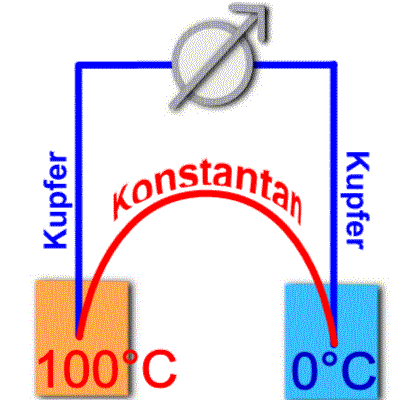

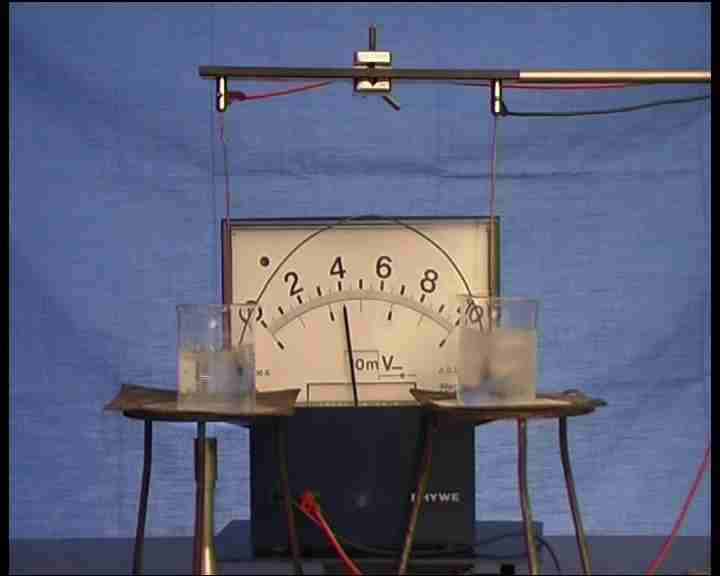

Kupfer und Konstantan wurden in der Reihenfolge Kupfer - Konstantan - Kupfer verlötet. Die Lötstellen werden mit Hilfe von Eis-Wasser und kochendem Wasser auf den Temperaturen T1 = 0°C und T2 = 100°C gehalten. Durch die Temperaturdifferenz der Lötstellen bildet sich eine Thermospannung aus, die abgegriffen und mit dem Meßgerät angezeigt wird.
Achten Sie auf die Spannung, die vom Meßgerät angezeigt wird.
Fragen zur Vertiefung
